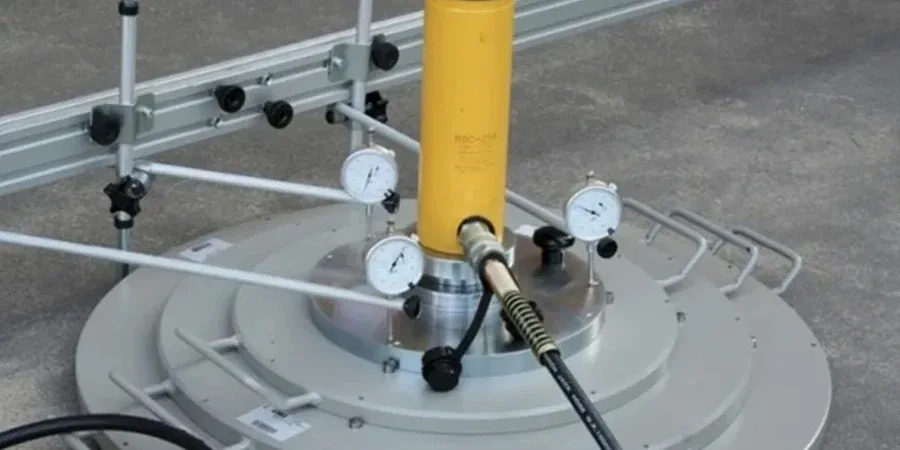

La normativa sísmica chilena NCh433 y la NCh2369 para estructuras industriales exigen parámetros de suelo confiables, y en una ciudad como Chillán, donde el terremoto de 1939 redefinió la historia sísmica del país y los suelos de origen volcánico y fluvial presentan variabilidad extrema en distancias cortas, el ensayo de placa de carga (PLT) deja de ser un trámite para convertirse en la única forma de validar in situ lo que los modelos de gabinete estiman. Nuestro equipo técnico ejecuta el ensayo PLT directamente en la cota de fundación, aplicando ciclos de carga controlada sobre una placa rígida para obtener la curva asentamiento-presión con la que el ingeniero calculista dimensiona sin sobresaltos, porque en la capital de Ñuble trabajar con valores supuestos puede implicar asentamientos diferenciales que comprometan la integridad estructural. Complementamos esta prueba con el ensayo CPT cuando el perfil estratigráfico requiere una caracterización continua de la resistencia por punta, y con las calicatas exploratorias para identificar visualmente rellenos antrópicos tan comunes en los sectores de expansión urbana de la ciudad.
En suelos volcánicos de Chillán, el PLT corrige las subestimaciones del SPT y evita sobredimensionar cimentaciones por desconocimiento del comportamiento real.
Procedimiento y alcance
Contexto geotécnico local
En Chillán muchas veces vemos que se solicita el ensayo de placa de carga solo después de que la excavación ya está inundada por lluvias de invierno o napas colgadas, y ahí el suelo pierde la condición que tendrá durante la vida útil de la estructura. Ejecutar el PLT sobre un terreno saturado sin haber programado un drenaje previo entrega valores de Ks artificialmente bajos que obligan a rediseñar con costos innecesarios. Otro riesgo silencioso es no respetar la profundidad de ensayo: hacer la prueba en superficie cuando la fundación va a 2 metros de profundidad ignora el confinamiento real, y en suelos limosos de origen volcánico la diferencia de rigidez entre superficie y profundidad puede ser del doble. El Decreto Supremo 61 exige que los estudios de mecánica de suelos sean representativos de las condiciones reales de la obra; un PLT mal ubicado o ejecutado fuera de norma expone al propietario a observaciones en la recepción final. Para proyectos mayores siempre recomendamos cruzar el PLT con una microzonificación sísmica que clasifique el perfil de suelo según el período fundamental del depósito.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: [email protected]
Normativa aplicable
NCh3171: Geotecnia – Ensayo de carga de placa en suelos, NCh433.Of1996 Mod.2009 – Diseño sísmico de edificios (clasificación de suelo de fundación), NCh2369.Of2003 – Diseño sísmico de estructuras e instalaciones industriales, Decreto Supremo N°61 (V. y U.) de 2011 – Reglamento que fija diseño sísmico y requisitos de mecánica de suelos
Servicios técnicos vinculados
PLT para cimentaciones superficiales
Determinamos la tensión admisible y el módulo de balasto (Ks) en la cota exacta de fundación, con ciclos de carga acordes a la solicitación de la estructura, entregando la curva asentamiento-tensión procesada para el cálculo estructural.
Ensayo de placa en mejoramiento de suelos
Verificamos la capacidad portante de rellenos compactados y mejoramientos con geoceldas o suelo-cemento, ejecutando el PLT sobre la capa tratada para asegurar el cumplimiento de la especificación técnica antes de hormigonar.
Determinación de Kvs para losas industriales
En plantas de proceso, packing y bodegas del sector agroindustrial de la región de Ñuble, realizamos el ensayo con placa de 450 mm para obtener el módulo de reacción vertical que requieren las losas de piso diseñadas con alto tránsito de montacargas.
Parámetros típicos
Preguntas frecuentes
¿Cuánto cuesta un ensayo de placa de carga en Chillán?
El costo de un ensayo de placa de carga en la zona de Chillán varía según profundidad, número de puntos y equipo de reacción necesario, con un rango referencial entre $385.000 y $616.000 pesos chilenos por punto ensayado, incluyendo el informe geotécnico firmado. Si se requieren varios puntos por proyecto, el costo unitario se reduce.
¿En qué tipo de suelos de Chillán es más recomendable hacer un PLT?
El PLT es especialmente recomendable en los suelos limosos y arenosos de origen volcánico del valle del Ñuble, donde los ensayos indirectos como el SPT pueden subestimar o sobrestimar la capacidad portante real. También es clave en rellenos antrópicos no controlados del casco histórico y zonas de expansión.
¿Cuánto demora la ejecución y la entrega del informe del ensayo de placa?
La ejecución en terreno toma entre 3 y 5 horas por punto, dependiendo del programa de carga. El informe técnico con curvas, memoria de cálculo y parámetros de diseño se entrega en un plazo de 3 a 4 días hábiles, listo para ser incorporado a la carpeta de proyecto o presentado a la DOM.
¿Qué diferencia hay entre el PLT y otros ensayos como el CPT o el SPT para cimentaciones?
El PLT mide directamente la respuesta carga-asentamiento del suelo a escala real, entregando el módulo de reacción (Ks) y la tensión admisible validada in situ. El SPT y el CPT son ensayos de penetración que estiman parámetros mediante correlaciones; el PLT los verifica y corrige, siendo la prueba definitiva para el diseño de fundaciones superficiales.
