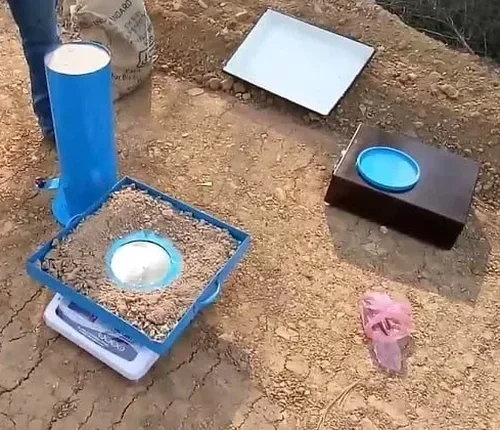

Entre el suelo franco arcilloso que predomina en los terrenos de avenida Brasil y las arenas limosas del sector oriente camino a Pinto, la respuesta a la compactación en Chillán cambia de forma notoria. No basta con un plan de laboratorio genérico; la heterogeneidad de los depósitos aluviales del río Ñuble obliga a verificar la densidad in situ capa por capa. A lo largo de varios proyectos residenciales y de pavimentación, hemos comprobado que la diferencia de humedad entre una mañana de neblina y una tarde de sol chillanejo altera el resultado si no se ajusta la frecuencia de control. Por eso, cuando el pliego exige un grado de compactación del 95% del Proctor Modificado, la única herramienta que entrega la certeza en obra es el ensayo de densidad de campo con cono de arena, ejecutado con personal que entiende el comportamiento estacional de estos suelos. Complementamos esta verificación con el ensayo de CBR vial para asegurar la capacidad de soporte de la subrasante antes de recibir la estructura de pavimento.
La densidad seca obtenida con el cono de arena en los limos de Chillán refleja mejor la condición real de obra que cualquier correlación indirecta con densímetro nuclear, sobre todo en suelos con algo de materia orgánica.
Procedimiento y alcance
Contexto geotécnico local
En la práctica local, muchas veces vemos que se subestima el efecto de la desecación superficial en los terraplenes de Chillán durante enero y febrero. La capa superior puede dar una densidad aparente correcta con un densímetro nuclear, pero el cono de arena revela un sobrecompactado falso porque la humedad de la muestra extraída no corresponde a la óptima del Proctor; el suelo se pulveriza y pierde cohesión apenas se abre al tránsito. Otro riesgo silencioso aparece cuando el contratista cambia la procedencia del material de relleno sin repetir el Proctor, confiando en que los parámetros de compactación se mantienen. La diferencia entre un árido del sector de Quinchamalí y uno del valle del Itata puede significar hasta un 5% de variación en la densidad máxima seca, lo que convierte un tramo aprobado en un punto de falla prematura bajo cargas cíclicas. Por último, la presencia de bolones dispersos en la matriz fina obliga a desplazar el punto de ensayo o a desechar aquel donde un bolón ocupa más del 15% del volumen del orificio, siguiendo los criterios de aceptación del manual de carreteras.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: [email protected]
Normativa aplicable
NCh1516 Of79: Mecánica de suelos - Determinación de la densidad en terreno - Método del cono de arena, NCh1534/1: Mecánica de suelos - Relaciones humedad/densidad - Parte 1: Método Proctor normal y modificado, NCh3171: Áridos para morteros y hormigones - Requisitos, Manual de Carreteras, Vol. 8, Especificaciones para construcción de terraplenes (MOP)
Servicios técnicos vinculados
Ensayo Proctor Modificado en laboratorio
Determinación de la curva de compactación específica para el material de préstamo que se utilizará en obra, entregando la densidad máxima compactada seca y la humedad óptima de referencia. Imprescindible antes de iniciar cualquier control con cono de arena.
Control de compactación con densímetro nuclear
Método alternativo para medición rápida de densidad y humedad en terraplenes extensos, calibrado contra el cono de arena en el mismo material. Se utiliza cuando el avance de la obra exige frecuencias de muestreo mayores.
Estudio de mecánica de suelos para rellenos estructurales
Caracterización geotécnica completa del material de préstamo y del terreno de fundación del terraplén, incluyendo granulometría, límites de Atterberg y corte directo, para validar la estabilidad del relleno bajo las cargas de proyecto.
Parámetros típicos
Preguntas frecuentes
¿Cada cuánto se debe hacer un ensayo de cono de arena en una obra de pavimentación en Chillán?
La frecuencia mínima que aplicamos en la zona sigue el criterio del Manual de Carreteras: un ensayo por cada 150 metros cuadrados de capa compactada, y al menos tres por jornada si el área es menor. En suelos finos como los limos del sector sur, donde la sensibilidad a la humedad es alta, solemos reducir la separación a 100 metros cuadrados después de jornadas con lluvia.
¿El método del cono de arena es válido para suelos con gravas gruesas?
Es válido siempre que el tamaño máximo del árido no supere las 2 pulgadas (50 mm) y que las partículas mayores a ese tamaño no representen más del 15% del volumen del orificio. Cuando hay bolones dispersos, desplazamos el punto de ensayo o complementamos con un control de granulometría para justificar el descarte del punto ante la Inspección Fiscal.
¿Cuál es el costo aproximado de un ensayo de densidad por cono de arena en Chillán?
El precio por punto de ensayo se mueve en un rango de $50.000 a $67.000, dependiendo de la cantidad de puntos contratados y la distancia al sitio de faena. Este valor incluye el traslado del equipo, la calibración diaria de la arena y el informe con los cálculos de densidad seca y grado de compactación.
¿Qué diferencia hay entre el control con cono de arena y el densímetro nuclear para los suelos de Chillán?
El cono de arena mide directamente el volumen excavado y la masa extraída, por lo que es la referencia normativa para la recepción de capas. El densímetro nuclear es más rápido pero requiere una calibración específica para cada tipo de suelo. En los limos orgánicos que aparecen en zonas bajas de Chillán, el densímetro puede sobrestimar la densidad porque la materia orgánica retiene neutrones, así que siempre validamos los primeros puntos con cono de arena antes de autorizar el uso masivo del equipo nuclear.
