Proyectar una estructura en Chillán exige entender que el suelo cambia radicalmente de un sector a otro. No es lo mismo cimentar sobre los depósitos fluviales del sector oriente, cerca del río Ñuble, que hacerlo sobre las cenizas volcánicas compactadas del sector poniente camino a Pinto. El ingeniero que conoce la ciudad sabe que la capacidad de soporte puede variar hasta un 40% entre ambos perfiles. Un ensayo de placa de carga directo en terreno revela la respuesta real del estrato de apoyo, mientras que un estudio de MASW define la velocidad de onda de corte para la clasificación sísmica del sitio. En nuestro laboratorio acreditado bajo la normativa chilena NCh vigente, el diseño de cimentaciones superficiales integra la exploración geotécnica con los requisitos de la NCh433 para estructuras en zona sísmica 3. La memoria de cálculo que entregamos especifica dimensiones, armaduras y tensiones admisibles para cada zapata o losa, considerando el potencial de licuefacción que afecta a ciertos sectores de la ciudad tras el terremoto de 2010.
Un diseño de cimentación superficial competente en Chillán no solo verifica la tensión admisible: anticipa el comportamiento de la fundación durante un sismo de diseño como el del 27F.
Procedimiento y alcance
Contexto geotécnico local
El error más frecuente que vemos en la inspección de obras en la Región de Ñuble es asumir una capacidad de soporte genérica de 2.0 kg/cm² sin verificar la presencia de intercalaciones de suelos finos compresibles. Un edificio de tres pisos en el sector de Las Cuatro Avenidas comenzó a mostrar fisuras diagonales en menos de un año porque la zapata corrida se apoyó sobre un lente de limo volcánico no detectado en un sondaje preliminar insuficiente. La reparación costó seis veces más que un estudio de mecánica de suelos completo. En Chillán, donde el nivel freático puede subir en invierno, los suelos parcialmente saturados pierden resistencia cíclica. El diseño de cimentaciones superficiales debe incluir un análisis de sensibilidad ante la variación estacional de la humedad. Nuestro proceso de verificación incluye la modelación numérica de la interacción suelo-estructura para garantizar que la fundación no exceda los estados límite de servicio, incluso bajo la combinación de cargas sísmicas más desfavorable que establece la NCh3171.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: [email protected]
Video explicativo
Normativa aplicable
NCh433.Of1996 Mod.2009 – Diseño sísmico de edificios, NCh1508.Of2014 – Geotecnia: Estudio de mecánica de suelos, NCh2369.Of2003 – Diseño sísmico de estructuras e instalaciones industriales, NCh3171.Of2010 – Diseño estructural: Cargas de nieve y viento
Servicios técnicos vinculados
Exploración Geotécnica y Ensayos de Laboratorio
Ejecutamos calicatas, sondajes y ensayos in situ para caracterizar el perfil estratigráfico. Los ensayos de clasificación y resistencia se realizan en laboratorio propio con control de calidad ISO 17025. Entregamos el perfil de suelo definitivo con la tensión admisible recomendada para el diseño de fundaciones superficiales en Chillán, incluyendo el análisis de agresividad química del suelo.
Memoria de Cálculo y Planos de Fundación

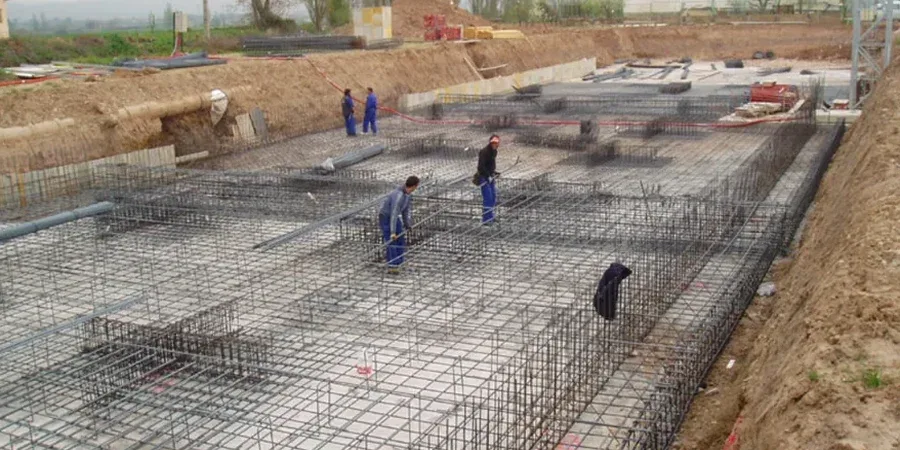

Elaboramos la memoria de cálculo estructural de las zapatas aisladas, corridas o losas de fundación, verificando todos los estados límite según la normativa NCh. Los planos incluyen el detallamiento de armaduras, profundidades de sello y especificaciones técnicas para el hormigón en contacto con el suelo natural de la zona de Chillán.
Parámetros típicos
Preguntas frecuentes
¿Qué tipo de cimentación superficial es más adecuada para los suelos volcánicos de Chillán?
Depende del sector. En la zona poniente, sobre cenizas volcánicas cementadas, las zapatas aisladas suelen ser eficientes. En el sector oriente, cerca del río Ñuble, los suelos son más granulares y sueltos, por lo que a menudo recomendamos losas de fundación para repartir cargas y controlar asentamientos diferenciales. La decisión final surge del estudio de mecánica de suelos.
¿Es obligatorio hacer un estudio de suelo para una vivienda unifamiliar en Chillán?
Sí. La Dirección de Obras Municipales de Chillán exige un informe de mecánica de suelos firmado por un ingeniero civil especialista para otorgar el permiso de edificación. La NCh1508 establece el alcance mínimo de este estudio, que es indispensable para definir el diseño de cimentaciones superficiales.
¿Cuánto cuesta el diseño de una cimentación superficial para un proyecto en Chillán?
El costo del diseño de cimentaciones superficiales en Chillán varía según la envergadura del proyecto y la cantidad de sondajes requeridos. Para una vivienda de dos pisos, el rango de inversión se sitúa entre $930.000 y $1.606.000, incluyendo la exploración en terreno, los ensayos de laboratorio y la memoria de cálculo.
¿Qué parámetros del suelo son críticos para el diseño en zona sísmica?
La velocidad de onda de corte (Vs30) para clasificar el suelo según la NCh433 es fundamental. También la densidad, el ángulo de fricción interna y la cohesión. En Chillán, evaluamos el potencial de licuefacción si el nivel freático es alto y hay arenas finas saturadas, usando los criterios de Seed e Idriss.
¿En cuánto tiempo entregan los planos de fundación después del estudio de suelo?
Una vez finalizada la campaña de terreno y los ensayos de laboratorio, que toman entre 5 y 7 días hábiles, el diseño y la elaboración de la memoria de cálculo y los planos de fundación requieren entre 10 y 15 días hábiles adicionales, dependiendo de la complejidad estructural del proyecto.
