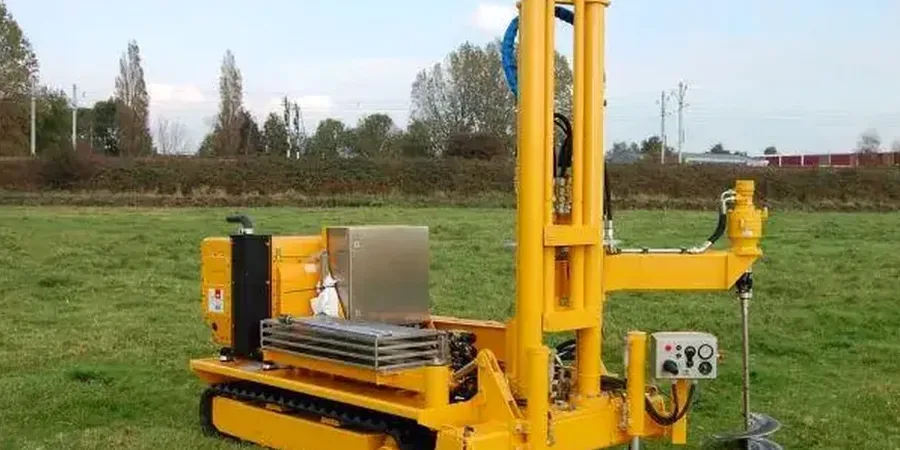

La norma NCh3171 establece los requisitos para la ejecución del ensayo de penetración de cono, una técnica que en la cuenca de Chillán adquiere una relevancia particular. La ciudad, asentada sobre los depósitos aluviales del río Ñuble y con una sismicidad histórica marcada por el terremoto de 1939, demanda perfiles de suelo con resolución continua. El ensayo CPT entrega lecturas de resistencia por punta y fricción lateral cada centímetro, eliminando la incertidumbre que introducen los métodos discontinuos.
En zonas como el sector oriente, donde los sedimentos finos lacustres alcanzan espesores de hasta 80 metros, la interpretación de la razón de fricción permite identificar lentes de ceniza volcánica y capas blandas que los sondajes tradicionales pueden pasar por alto. Para obra vial o fundaciones profundas, complementamos el perfil CPT con el ensayo de licuefacción cuando la napa freática se encuentra a menos de 4 metros, y con cimentaciones superficiales en los sectores de grava más competente del poniente.
El CPT sísmico en Chillán mide la velocidad de onda de corte cada 50 cm, permitiendo calcular el módulo de rigidez a pequeñas deformaciones directamente del perfil.
Procedimiento y alcance
Esta variabilidad intraurbana obliga a correlacionar los parámetros de resistencia obtenidos con ensayos de laboratorio. Por eso, cuando el CPT identifica un estrato de interés, coordinamos la extracción de muestras mediante calicatas exploratorias para verificar plasticidad y contenido orgánico, cerrando así el ciclo de interpretación geotécnica con datos de campo y laboratorio.
Contexto geotécnico local
En la terraza fluvial sur de Chillán, vemos con frecuencia que los sondeos SPT reportan rechazo a los 8 metros y se asume erróneamente un estrato competente. El CPT, con su registro continuo, revela que bajo ese rechazo por grava existe un paquete de arena limosa suelta saturada de 4 metros de espesor que ningún golpeo detectó. Omitir esa capa blanda en el diseño sísmico de un edificio de mediana altura es un riesgo que la NCh433 no perdona, especialmente con el tipo de suelo III que predomina en la zona céntrica.
La inclusión del piezocono (CPTu) en nuestras campañas permite medir la presión de poros durante la hinca y detectar estratos drenantes que, en un escenario sísmico, pueden desarrollar excesos de presión intersticial y gatillar licuefacción. Esta información es crítica para definir la cota de sello de fundación y el método de mejoramiento de suelo, sobre todo en proyectos que se emplazan al oriente de la Ruta 5, donde el nivel freático se encuentra más somero.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: [email protected]
Normativa aplicable
NCh3171 – Geotecnia – Ensayo de penetración de cono (CPT), NCh433.Of1996 Mod.2009 – Diseño sísmico de edificios, NCh1508 – Geotecnia – Estudio de mecánica de suelos, NCh2369.Of2003 – Diseño sísmico de estructuras e instalaciones industriales
Servicios técnicos vinculados
CPTu con piezocono y disipación
Medición de presión de poros en la punta y ensayos de disipación para estimar el coeficiente de consolidación in situ. Esencial en los suelos finos del valle central donde el drenaje controla la velocidad de asentamiento.
CPT sísmico (SCPT)
Registro de velocidad de onda de corte (Vs) mediante geófonos triaxiales integrados. Permite obtener el perfil de rigidez a pequeñas deformaciones sin necesidad de perforación, ideal para microzonificación sísmica en Chillán.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia al CPT de un sondaje SPT tradicional en suelos blandos como los de Chillán?
El CPT proporciona un registro continuo de resistencia por punta (qc) y fricción lateral (fs) cada centímetro, mientras que el SPT entrega un valor de golpeo cada metro o metro y medio. En los suelos finos del valle del Ñuble, donde capas de arena suelta y lentes de ceniza volcánica se intercalan, el CPT evita perder información entre intervalos de muestreo y permite una clasificación del suelo en tiempo real mediante el ábaco de Robertson.
¿Cuánto cuesta un ensayo CPT en un terreno en Chillán?
El costo de una campaña de CPT en Chillán se sitúa entre $73.000 y $137.000, dependiendo de la profundidad alcanzada, la cantidad de puntos de ensayo y si se requiere CPT sísmico con registro de onda de corte. La movilización del equipo de penetración hasta la comuna está incluida en ese rango para proyectos dentro del radio urbano.
¿Hasta qué profundidad se puede penetrar con el CPT en los suelos de Chillán?
En los depósitos aluviales del río Ñuble, la profundidad típica varía entre 15 y 25 metros. El límite lo impone el rechazo del cono al encontrar el estrato de grava basal, que en el sector poniente de la ciudad aparece más somero. En los suelos finos lacustres del oriente, donde la grava está ausente, se han alcanzado penetraciones superiores a 30 metros con el equipo de 20 toneladas de empuje.
