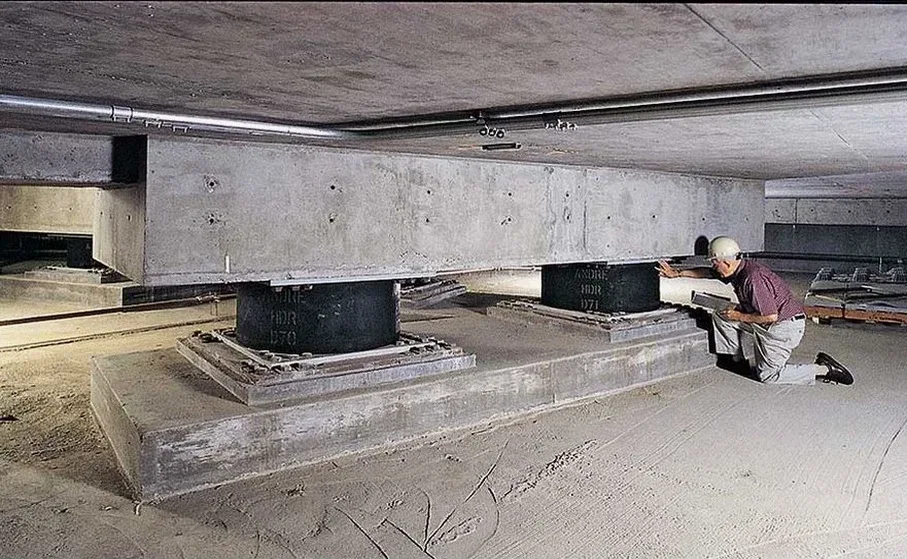

Chillán está asentada sobre la cuenca aluvial del río Ñuble, con depósitos fluviales que superan los 80 metros de espesor en el centro urbano y niveles freáticos que en sectores como la Avenida Collín afloran a menos de 3 metros de profundidad. La combinación de suelos granulares finos saturados y la proximidad al plano de Wadati-Benioff de la placa de Nazca —que en esta latitud se sitúa a unos 60 km de profundidad— genera un escenario donde la amplificación sísmica puede multiplicar por tres las aceleraciones en superficie respecto al basamento rocoso. Frente a esa realidad, el diseño de aislación sísmica de base no es un lujo normativo: es la herramienta que permite desacoplar la estructura del movimiento del terreno. Trabajamos con modelos no lineales de aisladores elastoméricos y deslizadores de fricción calibrados con registros de la estación Sismológica de Chillán, verificando que el período objetivo de la estructura aislada quede fuera del rango de máxima energía del sismo de control definido por la NCh2745. Complementamos el diseño con un ensayo CPT cuando la estratigrafía profunda requiere verificación in situ sin alteración de muestras, y con un estudio de licuefacción para descartar pérdida de capacidad portante bajo el sistema de aislación durante eventos de larga duración como el terremoto de 2010.
Un aislador mal calibrado en la cuenca de Chillán puede amplificar la demanda sísmica en lugar de reducirla. La microzonificación manda.
Procedimiento y alcance
Contexto geotécnico local
Un edificio de 14 pisos en el bandejón central de la Avenida Ecuador, proyectado originalmente con base fija sobre suelo tipo III, mostró en nuestro análisis de sitio que el período fundamental de la estructura convencional caía justo en el peak espectral del sismo de control de la zona. El modelo con aislación sísmica de base, en cambio, desplazó el período a 3.2 segundos, reduciendo las fuerzas sísmicas en un 60% y eliminando la necesidad de muros de corte adicionales que habrían encarecido la obra. Sin ese cambio de estrategia, el proyecto habría requerido un factor de modificación de respuesta R=7 con derivas de entrepiso al límite de la norma. En Chillán, donde la memoria del 27F aún condiciona las decisiones de inversión inmobiliaria, el costo de omitir un diseño de aislación sísmica de base en edificaciones de ocupación especial puede traducirse en daño estructural severo, interrupción funcional prolongada y pérdida de inventario crítico. La NCh2745 exige verificar el desempeño para dos niveles sísmicos y demostrar que los aisladores mantienen su capacidad portante incluso ante desplazamientos que superen en un 20% el desplazamiento máximo considerado.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: [email protected]
Normativa aplicable
NCh2745:2013 - Análisis y diseño de edificios con aislación sísmica, NCh433.Of1996 Mod.2012 - Diseño sísmico de edificios, NCh3171 - Protocolo de ensayo de aisladores sísmicos, NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh1508:2014 - Geotecnia - Estudio de mecánica de suelos
Servicios técnicos vinculados
Análisis de amenaza sísmica y selección de acelerogramas
Construimos el espectro de peligro uniforme específico para la ubicación del proyecto en Chillán, utilizando catálogos sísmicos actualizados y modelos de atenuación corticales e interplaca. Seleccionamos y escalamos registros reales compatibles con la sismicidad de la zona, incluyendo eventos tipo thrust como el terremoto de Maule 2010, para alimentar análisis dinámicos no lineales de historia en el tiempo.
Diseño y verificación del sistema de aislación
Dimensionamos el sistema de aislación —elastoméricos con núcleo de plomo, de alto amortiguamiento, o deslizadores de fricción— definiendo la rigidez horizontal post-elástica, el amortiguamiento efectivo y la capacidad de recentrado. Verificamos estabilidad al vuelco, desplazamientos máximos bajo MCE, y compatibilidad de deformaciones con las instalaciones que cruzan la interfaz de aislación, conforme a la NCh2745.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia hay entre un análisis modal espectral y uno de historia en el tiempo para aislación sísmica en Chillán?
El análisis modal espectral es válido para predimensionar el sistema de aislación, pero en suelos blandos como los de la cuenca de Chillán la respuesta no lineal del suelo y del aislador hace indispensable el análisis de historia en el tiempo. Este último captura efectos de duración, degradación cíclica y acoplamiento de modos superiores que un espectro simplificado no reproduce. La NCh2745 exige al menos siete pares de acelerogramas para validar el diseño final.
¿Se puede instalar aislación sísmica de base en un edificio existente en Chillán?
Sí, aunque es técnicamente complejo. Requiere un corte total de la estructura a nivel de aislación, instalación de los dispositivos en los pilares existentes, y un refuerzo cuidadoso de la interfaz. En Chillán hemos evaluado casos de reacondicionamiento sísmico en edificios patrimoniales del casco histórico, donde la aislación sísmica permite preservar la arquitectura original sin añadir muros que la desvirtúen.
¿Qué mantenimiento requieren los aisladores sísmicos una vez instalados?
El sistema de aislación debe ser inspeccionable. Los aisladores elastoméricos requieren revisión visual periódica del caucho y de las placas de confinamiento, mientras que los deslizadores exigen verificar el estado del material de fricción. La norma recomienda una inspección cada 5 años y después de cualquier sismo que genere desplazamientos superiores al 50% del desplazamiento de diseño. El sótano debe mantenerse ventilado para evitar corrosión.
¿Cuál es el costo de un proyecto de aislación sísmica de base en Chillán?
El diseño y la especificación técnica de un sistema de aislación sísmica de base para un edificio de oficinas o vivienda en la zona de Chillán se sitúa en un rango de $2.226.000 a $3.949.000, dependiendo de la complejidad del análisis dinámico, la cantidad de aisladores a modelar, y la necesidad de ensayos de validación de prototipos según NCh3171. Este valor incluye la ingeniería de detalle y los planos de interfaz, no el suministro de los dispositivos.
